Llywio cyfathrebu Offer trydanol morol
Nodweddion swyddogaeth:
• Ailchwarae Sailor Unigryw (240 eiliad);
• Arddangosfa o ansawdd uchel: Gwylio rhagorol ddydd a nos;
• Siaradwyr pwerus 6W;
• Strwythur bwydlen reddfol a hawdd ei ddefnyddio;
• Botymau mawr a chyllell i'w gweithredu'n hawdd;
• Rheolydd Sailor sefydlog a dibynadwy;
• Protocol cyfathrebu ThraneLINK.
SAILOR 6222 VHF DSC DOSBARTH A
Mae DSC arloesol Sailor 6222 VHF yn rhan o gyfres Sailor 6000 ac mae wedi'i gynllunio ar gyfer VHF GDMSS mewn amgylcheddau morol caled. Mae'r Sailor 6222 yn cynnwys dibynadwyedd uchel, rhwyddineb defnydd, a thechnoleg uwch. Gall gosod syml fod yn rhan o gonsol GMDSS, neu gall weithio'n annibynnol, perfformiad gweithredol gwell. Mae nifer o welliannau caledwedd a meddalwedd newydd wedi'u cyflwyno, gan gynnwys y nodwedd chwarae Sailor well. Mae'r arddangosfa QVA ddatblygedig iawn 3.2 "yn sicrhau darllen yn amodau golau'r bont, ddydd neu nos. Gellir arddangos testun ar gefndir du gyda thestun gwyn neu ar gefndir gwyn gyda thestun du, gan ddarparu'r amodau darllen gorau posibl yn ystod y dydd. Mae'r golau cefn coch yn amddiffyn y defnyddiwr rhag gweledigaeth y nos.
Paramedrau technegol:
• Cyflenwad pŵer: 12V DC nominal (10.8 ~ 15.6V DC), diogelu cysylltiad gwrthdro paill;
• Ystod tymheredd gweithredu: -25°C ~ +55°C;
• Ystod tymheredd storio: -40°C ~ +80°C;
• Defnydd cyfredol o'i ddefnydd:<>
• Ystod amlder: trosglwyddo 156.000 ~ 161.450MHz, sy'n derbyn 156.000 ~ 163.425MHz;
• Cyfnod y sianel: 12.5 kHz a 25 kHz, gan gynnwys pob sianel forol ryngwladol;
Nodweddiadol @, sensitifrwydd derbynwyr:< -="" 119="" dbm="" 20="" db,="" by="" ccitt="" weighted="" signal-to-noise="">
• Pŵer trosglwyddo: uchel 25W, isel<>
• Mynediad i'n dŵr glaw: IPX8 ac IPX6;
Mae mowntin wedi'i bylu ar gael gyda gast selio. Mae angen rheolydd Sailor 6203 neu feicroffon llaw Sailor 6202 yn y ffurfweddiad dŵr.
• Pwysau (Sailor 6222 trawsnenydd) :< 1.50kg,="">< 2.50kg="" (handle="" and="" frame="">
• Sailor 6222 trawsnenydd: 273×124×132 mm;
• Sianeli preifat (P/F/L) : 100;
• Siaradwyr allanol: 6 watt /8 ohmau;
• rhyngwyneb:
Sailor 6204:4 meicroffonau
Sailor 6201/6202/6203 rheolydd/meicroffonau â llaw: 3
Mae nodweddion safonol Dosbarth A Y Sailor 6222 VHF yn cynnwys uned drawsnenydd, set llaw a stondin, braced o fath U, atodiad ychwanegol, cord pŵer, petryal Sailor 6090 (24V i 12V), a llawlyfr i ddefnyddwyr.
Ategwyr dewisol: antena (2 ddarn) a rasys mowntio.
1. Galwadau cyffredinol
2. System DSC (dyletswydd barhaus ar sianel DSC 70)
Mae'r gofid yn galw
Galwad cadarnhau trallod
Galwad trosglwyddo trallod
Galwad i long (galwad ddewisol)
Galwad cais Azimuth
Galwad trosglwyddo Azimuth
Dewis galwad cadarnhau galwad
Galwad i fflyd (galwad grŵp)
Galwad i bob llong (galwad lawn)
Galwad i long mewn ardal môr
Gwasanaeth lled-awtomatig
3. Arddangosfa larwm osgoi gwrthdrawiadau
4. Holl sianelau'r UD, rhyngwladol a Chamdiaid, 10 sianel dywydd
5. Sganio blaenoriaethau
6, gwrando sianel ddeuol
7. Sianel 3
8. Derbyn arwydd cryfder signalau
9, radio FM (88-108MHz)
10. Gosodwch eich cloc larwm
11. Swyddogaeth ymhelaethu
12. Sefydlwch eich grŵp sianel eich hun
13, 64 storio pwyntiau llywio
14. Swyddogaeth llywio
15. Cofnodi negeseuon sy'n dod i mewn yn awtomatig
Negeseuon gofid: 32
Negeseuon eraill: 32
Neges larwm osgoi gwrthdrawiadau: 72
&............
P3 Beidou cyfeiriad manwl uchel dod o hyd i dderbynnyddP3
Mae llywio beidou o gyfeiriad lleoli uchel ei gywirdeb yn canfod bod derbynnydd wedi'i gynllunio'n arbennig ar gyfer ceisiadau am gyfeiriad lleoli manwl iawn, mae'n mabwysiadu bwrdd OEM GNSS manwl uchel a thechnoleg gwahaniaeth cyfnod cario beidou, hefyd yn gallu derbyn BDS, GPS, GLONASS, signalau Galileo, cefnogi'r antenâu dwbl i ddod o hyd i gyfeiriad, ac yn yr amgylchedd gwael (cadw allan yn fwy difrifol), a sicrhau lleoliad a chyfeiriad cyflym i ddod o hyd i amgylchedd deinamig uchel , gellir ei gymhwyso i amrywiaeth o gludwyr cynnig, yw cludiant deallus, rheolaeth awtomatig a dewis o gais llywio.
&.....................

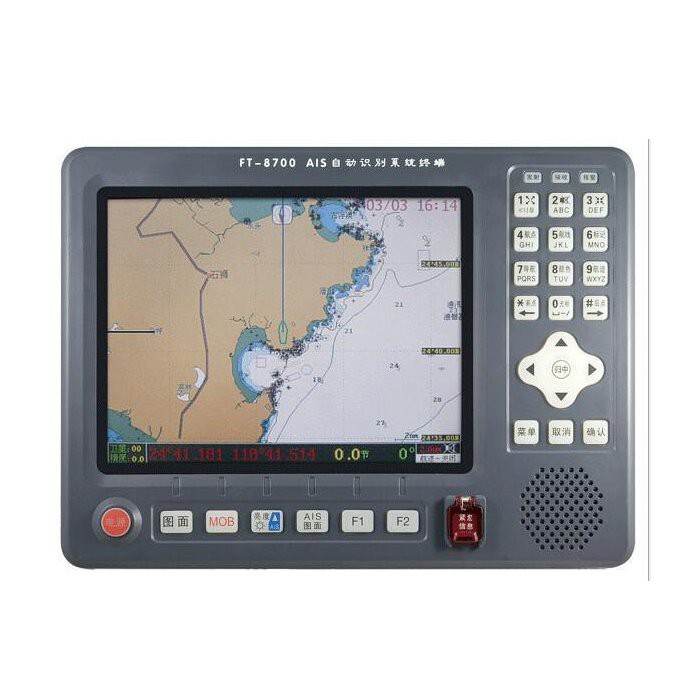

FT-8700 Offer bwrdd llongau system adnabod awtomatig Dosbarth B
Cyflwyniad manwl
Yn gyntaf, y prif berfformiad
1, nodweddion
Mae FT-8700 yn offer AIS cyffredinol a gludir gan longau, sy'n gallu cyfnewid gwybodaeth am ddata mordwyo a llong gyda llongau a gorsafoedd glannau eraill. Mae'r offer yn cydymffurfio ag IMO MSC74 (69) Atodiad 3.A.694.ITU-RM.137-3 a DSCITU-RM. 825, ac mae'n cydymffurfio â IEC61993-2 (safon prawf math), IEC60945 (EMC ac amodau amgylcheddol).
Mae FT-8700 yn cynnwys uned drawsgludo, uned rheoli arddangos, antenâu VHF a GPS ac ategwyr cysylltiedig. Mae'r uned drawsgludo yn cynnwys trosglwyddydd VHF, dau dderbynnydd TDMA, derbynnydd DSC 70 sianel, rhyngwyneb, prosesydd cyfathrebu, derbynnydd GPS adeiledig, ac ati.
2. Prif neges
mae AIS yn sicrhau diogelwch mordwyo drwy gyfnewid gwybodaeth lywio'n awtomatig â llongau neu lwyfannau eraill y môr.
2.1 Data statig
Cod Galwadau AIGN ac Enw Llong
MMSI (cod 9 digid)
IMO Rhif (os oes un)
Hyd a Thraws y llong
Math o Long
Swydd antena GPS ar long
2.2 Data deinamig
Safbwynt Llong
UTC (Amser Rhyngwladol)COG
SOG
Pennawd
Statws llywio
Cyfradd Troi
2.3Swyddogaeth adar
Drafftiau
Carog(Math) Peryglus)
Cyrchfan ac ETA
2.4 Negeseuon byr sy'n gysylltiedig â diogelwch
Dwy, prif swyddogaethau'r cyflwyniad
1. Swyddogaeth System Adnabod Llongau Awtomatig (AIS)
Gellir derbyn a throsglwyddo data'r AIS yn barhaus ac yn annibynnol.
Gallu arddangos gwybodaeth ddata'r AIS am longau sydd â chyfarpar AIS o amgylch y llong;
Ymhlith y data statig mae: MMSI, enw llong, arwydd galwad, rhif IMO, math o long, maint llong, safle antena GPS, cenedligrwydd llong, ac ati.
Ymhlith y data deinamig mae: lledred ac hydred, cyflymder llong, pennawd, cyfradd lywio, bow, beryn, pellter ac ati.
Ymhlith y data voyage mae: statws mordwyo, dyfnder drafft, math o nwyddau peryglus, cyrchfan ac amser cyrraedd, ac ati.
Ar gyfer llong darged yr AIS o fewn yr ystod osodedig, gellir rhoi'r larwm golau a llais, a bydd sŵn y larwm yn newid yn gyson wrth i'r pellter nesáu.
Neges frys yn anfon ac yn derbyn
2. Swyddogaeth larwm
Pan fydd llong sydd â chyflymder o fwy na 2 guro yn mynd i'r ystod o 0. 1-10 milltir forol o'r llong, mae golau'r dangosydd coch ar fflachion terfynol yr arddangosfa, a'r uchelseinydd yn anfon sŵn larwm: "Cyfeiriad ×× gradd, mae llong yn agosáu ×× milltir forol i ffwrdd. Byddwch yn ofalus i osgoi."
3. Swyddogaeth arddangos gwybodaeth am long darged
Rhestr yn dangos llong darged (ystod, azimuth, ac ID 9 digid)
Diagram fector yn dangos llong darged (ystod yr opsiynau sydd ar gael o 1-100 milltir forol)
Dangosir y llong darged ar y siart electronig
4, Swyddogaeth llywio cyfathrebu
Gall y sgrin LCD lliw 8.0 modfedd arddangos siart yr arfordir cenedlaethol, data gwybodaeth enwau lleoedd a phwynt llywio, gosod llwybrau ac olrhain, golygu a dileu gweithrediad;
Arddangos safle, cyflymder, cwrs, trac, amser, dyddiad ac ati;
Gelwir storio pwyntiau, llwybrau a thraciau llywio;
Arddangos cyfeiriadedd, pellter ac amser amcangyfrifedig cyrraedd y gyrchfan;
Cyrraedd, Yaw, Alarm ac Atgoffa Yn ystod Llywio Cyrchfan;
Gallu storio 10000 o bwyntiau llywio, 10000 o bwyntiau marcio, 200 o lwybrau, 200000 o bwyntiau trac;
III. Dangosyddion technegol
1. Y peiriant cyfan
Uned RF: 1 trosglwyddydd, 2 dderbynnydd
Ystod amlder: 156.025-162.025MHz
Cyfwng y sianel: 25 kHz
Modd modiwleiddio: GMSK9600BPS, FSK1200BPS
Gwall amlder: ±500Hz
Sgrin arddangos: Sgrin LCD gwir liw 8 modfedd TFT
Amser lleoliad:<>
Cywirdeb lleoli:< 10="">
Foltedd gweithio: DC12V±20% (mewnbwn y trawsnewidydd pŵer allanol DC9-40V)
Tymheredd gweithredu: -15°C 3+ 55°C
Dimensions: 270 (Cy) *200 (H) *115 (D) mm
2. AIS yn lansio rhan
Pŵer cario: 33dBm±1.5dB
Sbectrwm modiwleiddio:<>
< 60="">
Cywirdeb modiwleiddio:< 3400hz="" (bit="">
2400Hz±480Hz (bit 2,3)
2400Hz±240Hz (darnau 4-199 neu 00001111 darn)
1740Hz±175Hz (ar gyfer fformat 0101 did)
Allyriadau strae: ≤-36dBm (9kHz-1GHz)
Neu lai - 30 DBM (1 GHZ - 4 GHZ)
3. AIS yn derbyn rhan
Sensitifrwydd cyfeirio: ≤-107dBm (cyfradd pecyn ffug ≤20%)
Signal cryf yn derbyn capasiti: -77dBm (cyfradd pecyn ffug ≤2%)
-7dBm (cyfradd pecyn ffug<>
Llethu sianel gyffredin: > 10dB (cyfradd gwallau paced ≤20%)
Detholusrwydd sianel adfyw: > 70dB (cyfradd pecynnu ffug ≤20%)
Imiwnedd aflonyddwch strae: > 70dB (cyfradd pecynnu ffug ≤20%)
Imiwnedd cyfryngol: > 65dB (cyfradd pecyn ffug ≤20%)
Blocio: > 86dB (cyfradd pecynnu ffug ≤20%)
Allyriadau strae: ≤-57dBm (9kHz 1GHz)
Neu lai - 47 DBM (1 GHZ ~ 4 GHZ)
